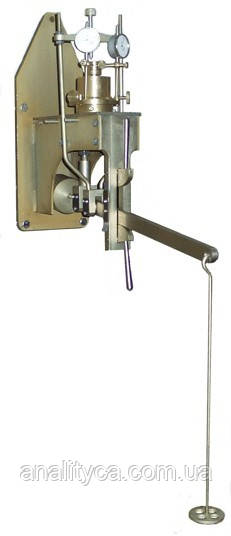

Прилад компресійний для випробування грунтів ПКГ-Ф

Випробування грунтів методом компресійного стиснення Випробування просадних грунтів та визначення характеристики просіданням

Прилад компресійний для випробування грунтів ПКГ-Ф

Прилад компресійний для випробування грунтів ПКГ-Ф призначений для:

А) Випробування ґрунтів методом компресійного стиснення і визначення наступних характеристик деформованості; коефіцієнта стисливості m0, модуля деформації Е, структурної міцності на стиск pstr, коефіцієнтів фільтраційної та вторинної консолідації Сν і Са для пісків дрібних і пилуватих, глинистих грунтів з показником текучості It> 0,25, органо-мінеральних і органічних грунтів, відносного суффозионного стиснення εsfи початкового тиску суффозионного стиснення psfдля засолених (містять легко - і среднерастворимые солі) пісків (крім гравелистих), супісків і суглинків по ГОСТ 12248-96.

Б) Испытания просадочных грунтов и определения характеристики просадочности по относительной деформации, полученной по результатам испытаний образцов грунта ненарушенного сложения по ГОСТ 23161-78

В) Испытания глинистых грунтов природного и нарушенного сложения и определения характеристики набухания и усадки грунта по относительной деформации по ГОСТ 24143-80.

Технические характеристики

Диаметр образца грунта, мм 71,4
Площадь штампа, см² 40
Нагрузка на образец, кгс/см²:

— Начальная (от веса штампа с индикаторами и подвеса) 0,125

— Від гирі 0,5 кг 0,125

— Від гирі 1 кг 0,25

— Від гирі 2 кг 0,5

— Від гирі 4 кг 1,0

— Максимальна 6,0

Точність вимірювання вертикальних переміщень, мм 0,01
Габаритні розміри приладу (без підвісу), мм 200х690х600
Маса приладу (без гир), кг 25

Комплектність Прилад в зборі 1
Індикатор ИЧ-10 2
Гиря 0,5 кг 1
Гиря 1 кг 1
Гиря 2 кг 1
Гиря 4 кг 5
Паспорт 1
