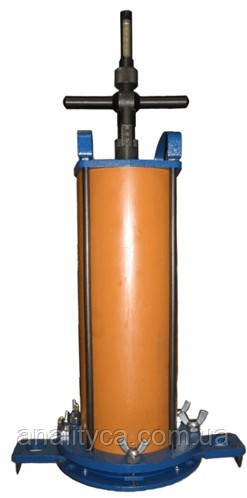

Балонний щільності ПБД-КМ

Щільності ПБД-КМ призначений для визначення щільності ґрунтів методом заміщення об'єму по ГОСТ 28514-90 в польових умовах. ПБД-КМ є щільності водобаллонного типу. Межі виміру обсягу лунки 3000-7000 см3.
Конструкція приладу дозволяє оцінювати ступінь ущільнення щебеневих і гравійних шарів, укладених за способом заклинки і з готових сумішей за ГОСТ 25607-94.
В комплект поставки входять 3 запасні латексні оболонки, совок для відбору матеріалу, воронка пластмасова і ваги пружинні (безмен 10кг).

Опис принципу дії:

На поверхні, що підлягає випробуванню шару розрівнюють необхідну площу, після чого встановлюють лист підстави і закріплюють його, щоб він не зміщувався.

Щільномір через порожнистий стрижень поршня заливають водою, потім, злегка вдавивши поршень, витісняють повітря з циліндра.

Після цього перекривають наповнювальний отвір. Щільності поміщають на лист підстави і підганяють оболонку на вирівняну ґрунтову поверхню. За шкалою визначають початковий обсяг.

Відтягують поршень і знімають апарат з листа підстави. Через круглий отвір в листі підстави викопують лунку з приблизно вертикальними стінками.

Глибина лунки повинна забезпечувати мінімальний об'єм проби у відповідності з максимальною крупністю грунту п. 2.4. ГОСТ 28514-90.

Плотномер вновь устанавливают на листе основания и закрепляют, после чего поршень вдавливают до тех пор, пока оболочка не прижмется к стенкам лунки. После этого на шкале считывают значение вытесненного объема. Без изменения положения прибора, вытягиванием поршня, воду из резиновой оболочки направляют в аппарат и повторно определяют начальный объем. Если два считанных значения отличаются друг от друга не более чем на 2%, то за основу следует брать их среднее значение. В противном случае следует повторить испытание.

Технические характеристики

Межі виміру обсягу лунки, куб. см 3000-7000
Площа перерізу циліндра, 183 кв. см
Довжина мірної шкали, мм 390
Ціна поділки шкали, мм 1
Маса приладу, кг 8,2
Габарити, мм 230350670
Маса приладу з водою, кг не более15
Час виконання випробування, хв 3-5
