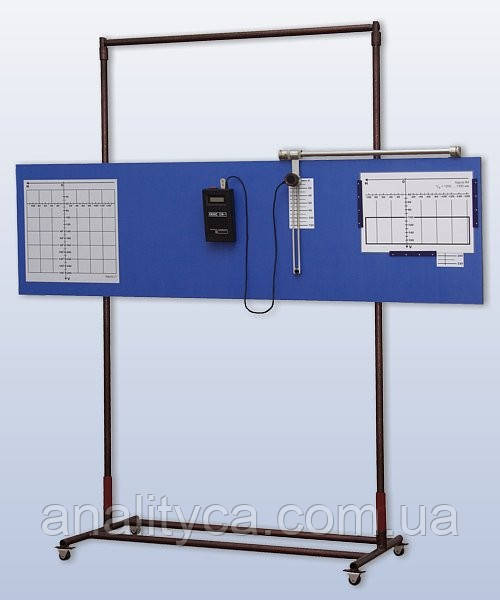

Призначений для контролю технічного стану автомобільних фар типу світлорозподілу C (HC), CR (HCR) і R (HR) відповідно до ДСТУ 3649-97.
Призначений для контролю технічного стану автомобільних фар типу світлорозподілу C (HC), CR (HCR) і R (HR) відповідно до ДСТУ 3649-97.
Критерієм контролю технічного стану фар є спрямованість випромінювання світлового потоку і сила світла.
Стенд може застосовуватися на заводах-виробниках автомобілів, станціях технічного обслуговування, в діагностичних лабораторіях при сертифікації, ремонті або проходження технічного огляду дорожнього транспорту.
При випуску з виробництва проходить індивідуальну метрологічну атестацію.
|
Контрольний екран (КЕ)
|
Параметр |
Значення |
|
Розміри екрану |
1350 х 380 мм |
|
Абсолютна похибка установки відстані від опорної поверхні до центру координат СЕ |
± 5 мм |
|
Діапазон зміни висоти установки СЕ відносно опорної поверхні, не гірше |
600 ÷ 1350 мм |
|
Габаритні розміри |
1353 х 470 х 1465 мм |
|
Маса, не більше |
17 кг |
Вимірювач освітленості ЛЮКС СФ-1 (входить в комплект поставки)
|
Параметр |
Значення |
|
Вимірювані значення освітленості |
30, 64, 120, 400, 4500 лк |
|
Відносна похибка вимірювання освітленості |
± 15 % |
|
Кількість діапазонів вимірювання |
2 |
|
Індикація результату вимірювання |
візуальна |
|
Час прогріву, не більше |
3 хв. |
|
Харчування |
батарея типу РР3 9 |
Габаритні розміри:
- фотоприймача
- електронного блоку |
Ø 30 х 25 мм
160 х 80 х 52 мм |
|
Маса, не більше |
0,315 кг |
|
|
|
|
КОМПЛЕКТ ПОСТАЧАННЯ
|
|
Найменування |
Кількість |
|
Вимірювач освітленості ЛЮКС СФ-1 |
1 шт. |
|
Батарея типу РР3 9В |
1 шт. |
|
Ослабляющая насадка |
1 шт. |
|
Підстава |
1 шт. |
|
Стійка |
2 шт. |
|
Екран |
1 шт. |
|
Перемичка |
1 шт. |
|
Карти змінні (R1-R6) |
1 компл. |
|
Притискний гвинт |
2 шт. |
|
Гвинт М3 х 6 |
3 шт. |
|
Гвинт М5 х 10 |
4 шт. |
|
Рулетка 5 м |
1 шт. |
|
Паспорт Л803.00.00.000 ПС |
1 екз. |
|
Споживча Упаковка |
1 компл. |
|
Транспортна Упаковка |
1 шт. |
|
|
|
