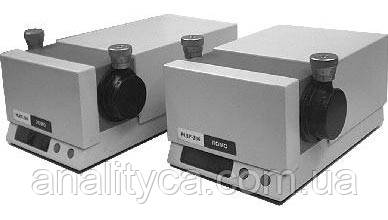

Монохроматор МДР-204

Монохроматор МДР-204 призначений для використання в якості джерела монохроматичного випромінювання в спектральному діапазоні від 190 до 5000 нм.
Монохроматоры можуть оснащуватися додаткові пристрої, що розширюють можливості у вирішенні науково-дослідних завдань. У тому числі: джерелами світла, фотоприймача, турелью автоматичного перемикання фільтрів, погодженим дзеркальним конденсором і т. п. (див. розділ «Інструменти»).
Вбудований в монохрометор мікропроцесорний контролер забезпечує автоматичну установку будь-якої заданої довжини хвилі в робочому спектральному діапазоні. Управління скануванням проводиться від кнопок пульта управління, значення поточної довжини хвилі висвічується на вбудованому дисплеї.
Вбудований мікропроцесорний контролер забезпечує керування двома додатковими кроковими двигунами, а також прийом і обробку сигналів від двох зовнішніх приймачів випромінювання. Підключення зовнішніх пристроїв здійснюється через роз'єми, розташовані на корпусі монохроматора.
Пристрій монохроматорів передбачає можливість безпосереднього підключення до монохроматору зовнішньої ЕОМ через послідовний порт RS232 для управління і реєстрації спектрів.
Для роботи з зовнішньої ЕОМ використовується програмне забезпечення, работащее в середовищі MSWindows 9X/NT (див. розділ Software).

Технічні характеристики:
спектральний діапазон, нм
190 — 5000
оптична схема Еберта-Фаст
фокусна відстань об'єктиву, мм 300
відносний отвір 1/6
розміри дифракційної решітки, 40х50 мм
ширина щілин, 0-4 мм
кількість вихідних щілин 1
зворотна лінійна дисперсія, нм/2,6 мм
роздільна здатність 12000
погрішність установки довжини хвилі, нм 0,5
збіжність установки довжини хвилі, нм 0,1
габаритні розміри, мм, не більше 370х240х170
маса, кг, не більше 7.5
* параметр наведено для дифракційної решітки 1200 штр/мм
